首都圏・近畿エリアやJR東海エリアで広く導入されている保安装置「ATS-P」。
電車の安全運行を支える重要なシステムですが、その仕組みや細かい機能はあまり知られていません。
この記事では、ATS-Pの基本から意外と知られていない機能、さらには弱点まで詳しく解説していきます。
ファルコ
1970年生まれ。鉄道会社に入社し、駅員(1年)→車掌(3年)→運転士(30年)に従事。鉄道ファンだけでなく普段から電車を利用するすべての方が分かるような記事作りを心掛けています。
この記事の目次
1. ATS-Pとは？仕組みと特徴をわかりやすく解説
ATS-Pは「ATS（自動列車停止装置）」の一種です。
「P」はパターン（Pattern）の略で、速度を連続的に監視する「連続速度照査式」が特徴です。
簡単にいうと、
「この先で安全に止まるための理想的な減速カーブ（＝パターン）」を常に計算しながら速度を監視し、運転士がブレーキをかけないと自動的に減速させる装置です。
2. ATS-Pの仕組み｜地上子と車上子の役割
ATS-Pは大きく以下の2つで構成されています。
- 地上子：レールとレールの間に設置された装置
- 車上子：車両側（運転台下付近）に搭載された装置
地上子からは「この先が赤信号」「制限速度」「減速させるべき場所までの距離」などの情報が送られ、車上子がそれを受信します。
さらに、車両の種別（通勤型・特急型など）の情報を車上子から地上側へ送ることで、信号や踏切などの設備とも連携しています。
3. ATS-Pの主な機能とは？安全を支える仕組みを解説
停止信号を越えない仕組み
最も重要な機能です。

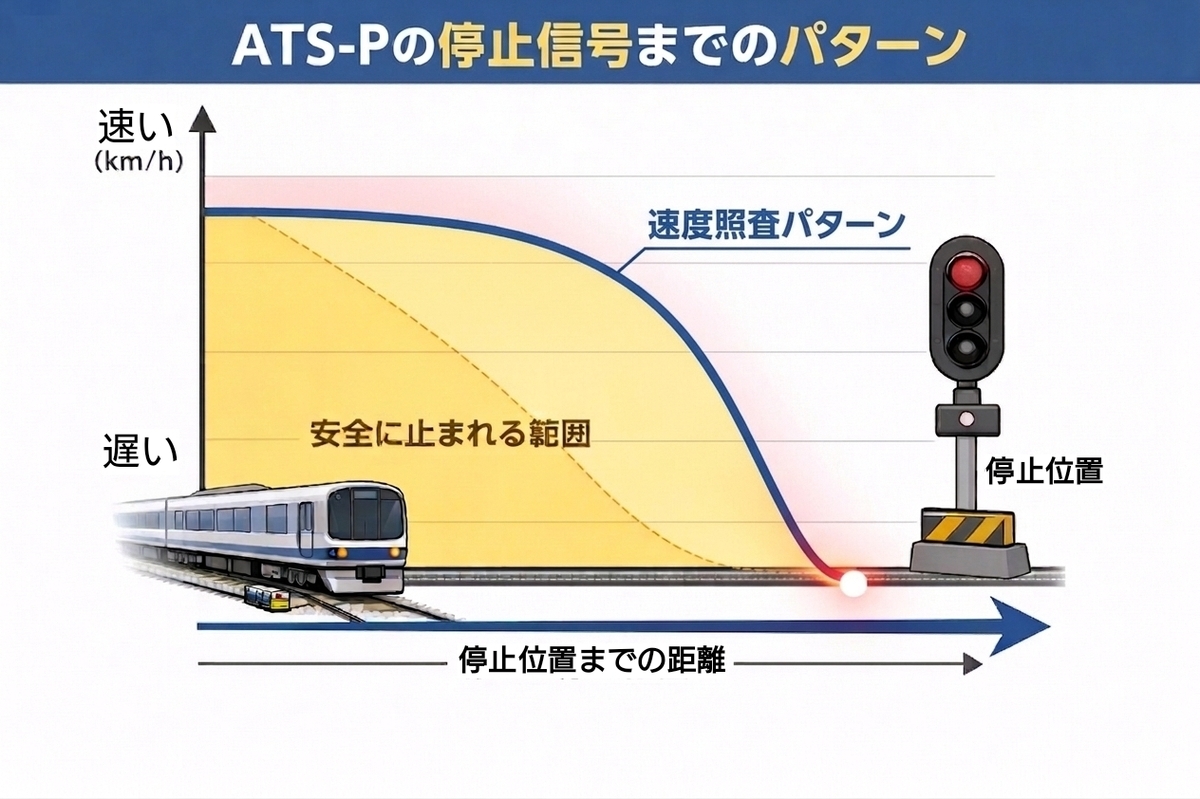

信号が停止信号（赤）の場合、その手前で確実に止まれるように減速パターンが生成されます。
これにより、列車が停止信号を越えるのを防ぎます。
制限速度超過を防ぐ仕組み
カーブや分岐器（ポイント）には制限速度があります。
ATS-Pは、その区間までに安全に減速できるようなパターンを作り、
速度超過による脱線事故を防止します。
車止め衝突を防止する機能

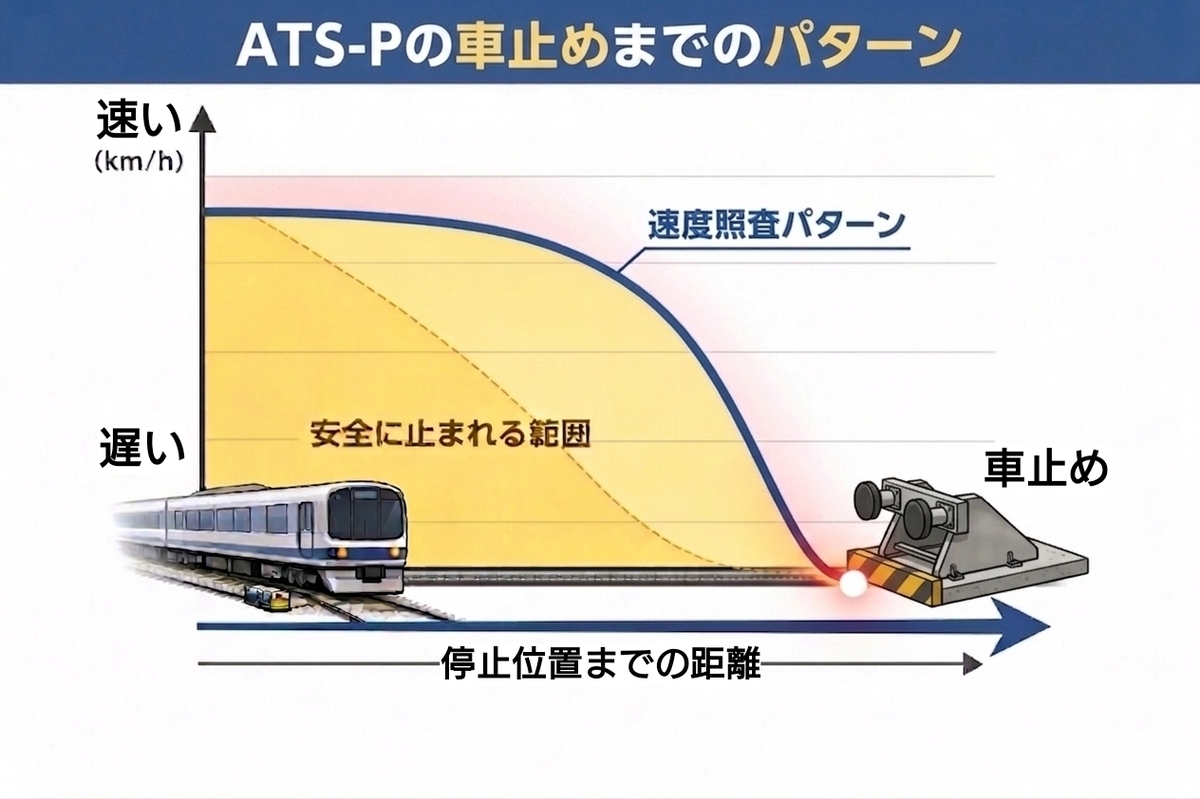

終端駅などにある車止めに対しても、手前で停止できるパターンを生成し、衝突を防ぎます。
車両性能に応じた信号制御とは？
通勤型車両と特急型車両では、ブレーキ性能（減速度）が異なります。
- 通勤型：減速度が高い
- 特急型：減速が緩やか

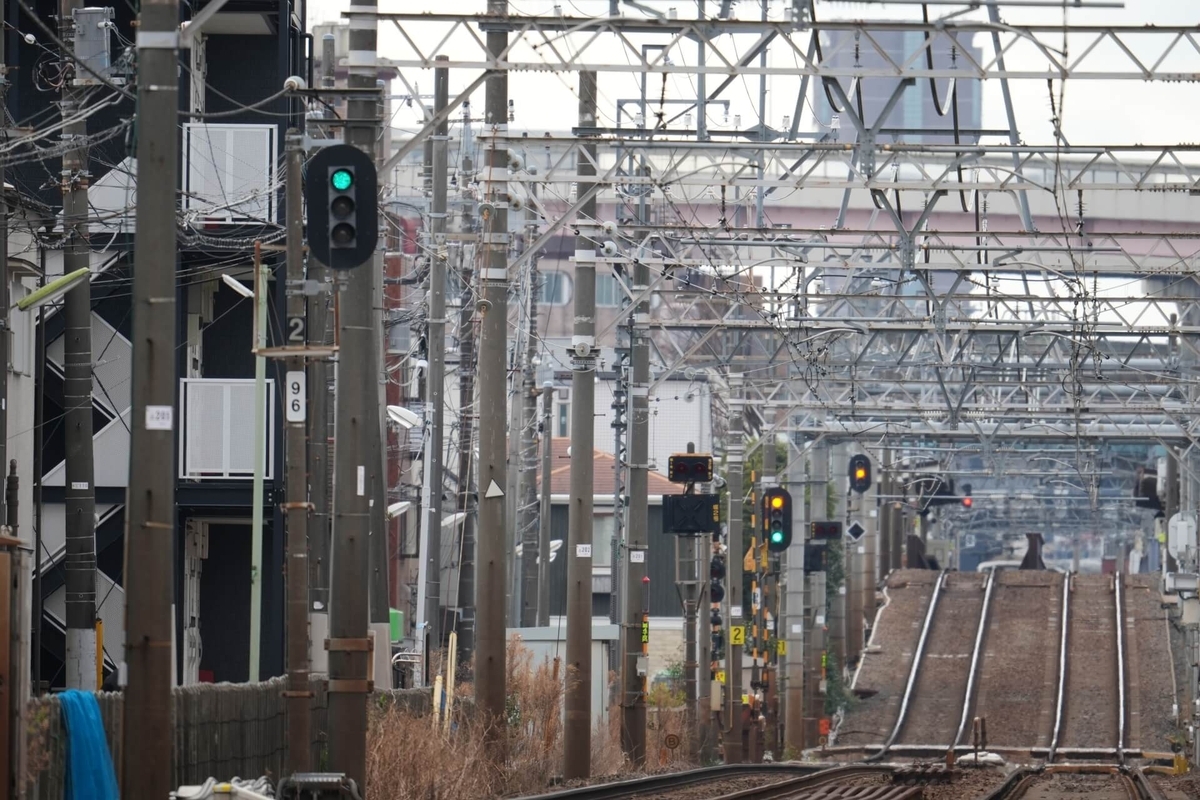

車両性能の違いによって、信号の現示は以下のように変わります。
| 車両タイプ | 信号現示の流れ（例） | 特徴 |
|---|---|---|
| 通勤型 | 進行 → 注意 → 停止 |
減速度が高く、短い距離で止まれる |
| 特急型 | 進行 → 減速 → 注意 → 警戒 → 停止 |
減速が緩やかで、余裕を持った制御が必要 |
車両ごとに適切なブレーキ距離を確保する仕組みです。
踏切の遮断タイミング制御の仕組み
列車の種類（各駅停車・通過列車）によって、踏切の閉まるタイミングを調整します。
さらに、万が一誤って通過した場合でも、遮断されていない踏切手前で停止するパターンが生成され、安全を確保します。
踏切異常時の自動ブレーキとは？
踏切の非常ボタンや障害物検知装置が作動した場合、該当区間の地上子を通過すると自動的にブレーキが作動します。
降雪時のパターン低減機能とは？
雪や凍結時のブレーキは、滑走してブレーキ距離が延びる可能性があります。
そのため運転士が「パターン低減スイッチ」を使用すると、通常より手前から速度照査パターンが生成され、安全に停止しやすくなります。
後退検知機能とは？
意図しない後退を検知すると、即座に非常ブレーキが作動します。
フェイルセーフ機能とは？
ATS-Pが故障した場合は、自動的に非常ブレーキが作動します。
これは「フェイルセーフ」という考え方で、異常時には必ず安全側に動作する設計です。
4. ATS-Pの弱点・デメリットとは？注意点を解説
地上子通過までパターンが更新されない問題
一度生成されたパターンは、次の地上子を通過するまで更新されません。
そのため、信号が変わってもすぐには加速できず、
運転士は地上子の位置を意識して運転する必要があります。
ATS-Pは停止を完全保証するのか？
急なパターン発生やブレーキ性能の低下などにより、必ずしも理想通りに減速できるとは限りません。
そのためATS-Pはあくまでバックアップ装置という位置づけです。
地上子が多い理由と課題とは？
ATS-Pでは、正確な速度制御と列車の位置の管理を行うために、多くの地上子を設置する必要があります。
地上子の間隔が広いと、減速パターンの更新ができず、列車位置の誤差も大きくなってしまいます。
そのため、特に信号機の手前などでは、細かくパターンを更新するために地上子が多数設置されています。
一方で、設置数が多いほどコストや保守の負担が増えるという課題もあります。
5. まとめ
ATS-Pは単なる「列車を止める装置」ではなく、
- 速度管理
- 信号制御
- 踏切連動
- 車両性能の違いへの対応
などを統合した高度な安全システム
一方で、地上子への依存や完全ではない点などの弱点もあり、
最終的な安全は運転士の判断と操作によって支えられています。
ATS-Pは普段あまり意識されませんが、私たちが安心して電車に乗れるのはこうした仕組みのおかげです。
この記事で少しでも理解が深まれば嬉しいです。
